一、適用范圍：

       JKG系列無功功率補償控制器在正常負荷時能將系統功率因數提高到用戶指定的范圍內，可調節的低負荷閉鎖功能，可有效地防止電容器投切震蕩，具有極強的抗干擾能力，對諧波不敏感。

二、功能特點：

   指針式COSΦ表或數碼指示功率因數。

   具有功率因數和無功電流兩套監測系統，使全負荷范圍控制精確。

   電流取樣信號的輸入阻抗小于0.1歐，可直接從計量回路中取出。

   過電壓、欠流、投入門限可調。

   具有試驗、自動兩種工作方式。

   循環投切。

   輸出路數4、6、8、10路。

三、適用條件：

      海拔高度不超過2500米。

      環境溫度在-25℃~+70℃。

      空氣濕度在40℃時不超過90%

      周圍環境無腐蝕氣體，無導電塵埃，無易燃易爆介質存在。

      安裝地點無劇烈震動。

      電壓波動范圍不大于±10%。

四、技術參數：

      基本參數：

      額定電壓：AC220±10%

      額定電流：AC 0-5A

      額定頻率：50Hz±5%

      控制參數

      靈敏度：300mA

      COSφ預置： 0.90-1.00；出廠預置0.93

      投切延時：30s±5s

      過壓保護：230V-265V；出廠預置240V

      觸點容量：每支路AC220V×10A/AC380V×5A

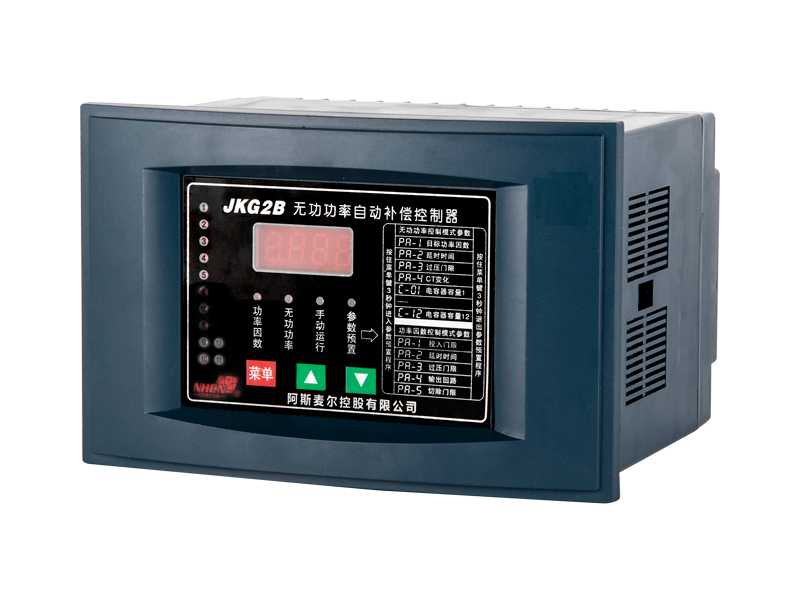

      可使用的型號有JKG2B、JKL2B

五、產品尺寸：

JKG2B、JKL2B型開孔尺寸162×102mm
