產品概述

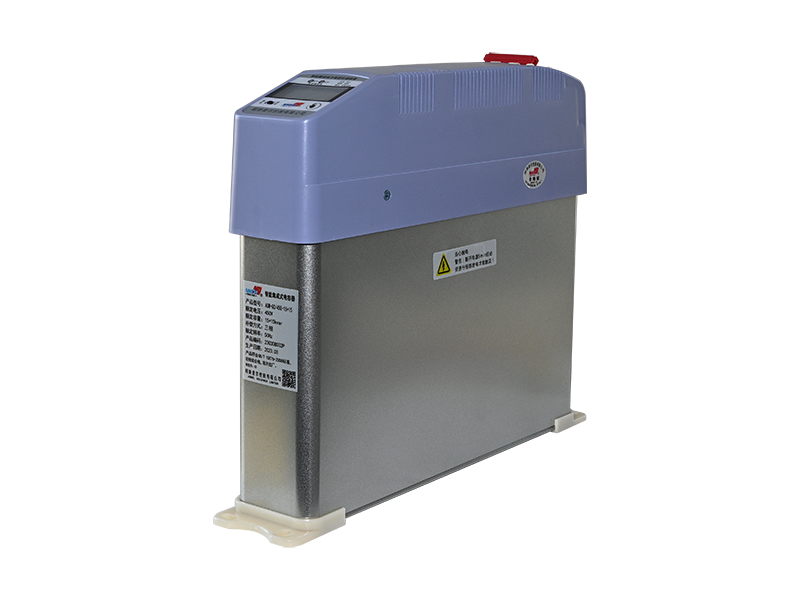

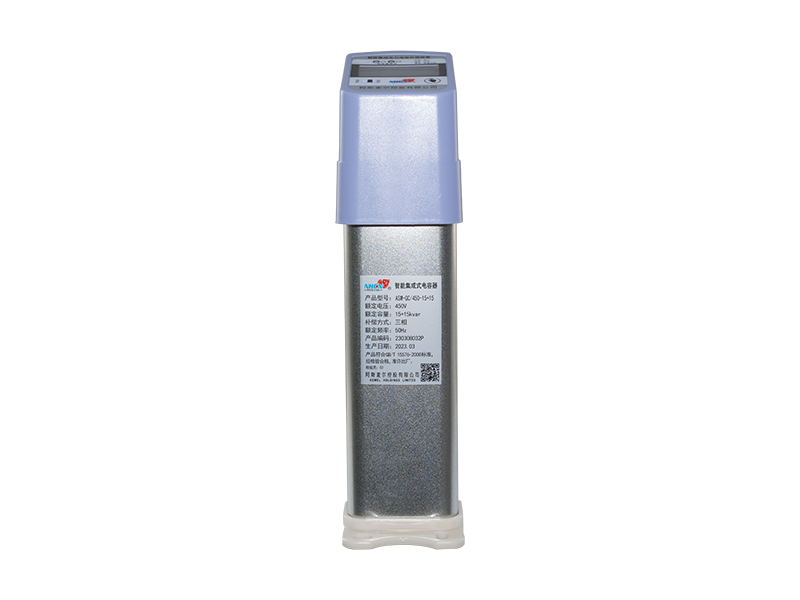

ASM-GC/450-15+15 智能集成式電容器是0.4kV低壓配電網降低線損、提高功率因數、改善電能質量和節能降耗的智能型無功補償裝置。集成了現代測控，電力電子，網絡通訊，自動化控制，電力電容器等先進技術。補償效果更好，體積更小，功耗更低，價格更廉，節約成本更多，使用更加靈活，維護更加方便，使用壽命更長，可靠性更高的特點，適應了現代電網對無功補償?shù)母咭蟆?/p>

獨有創新

①自動組網（自動識別設置主機、自動設置引D)

②自動查詢（電網參數、電容工作狀態】

③自動保護（電壓、電流、諧波、短路、缺相、三相不平衡等問題的自動保護）

④自動設置（主機控制參數設置，從機自動更新）

⑤維護方便（接好線后，自動入網，無需設置）

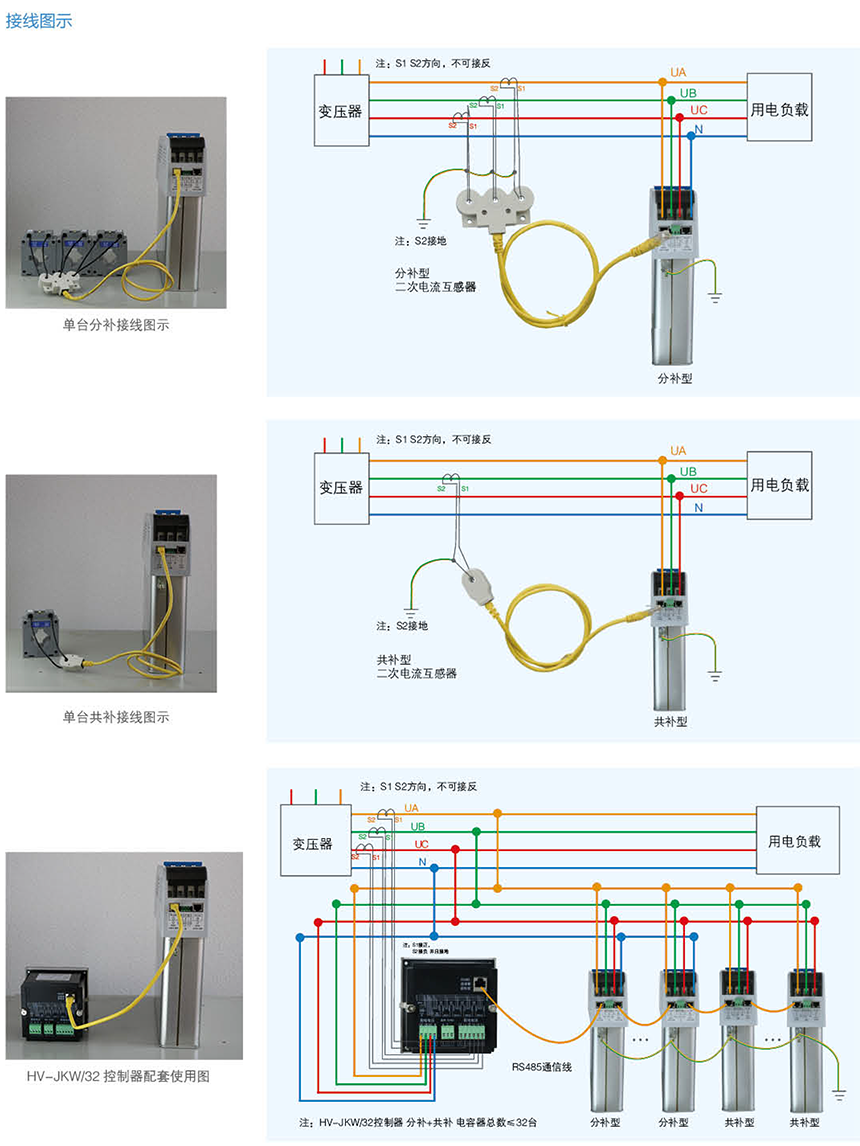

⑥接線簡單（設計簡潔明了、接線一目了然）

(可定制不銹鋼外殼型)

應用領域

本電容補償裝置為改善供電功率因數、提高電網效率提供解決方案。主要應用領域有：

◆工廠配電系統

◆居民小區配電系統

◆市政商業建筑

◆交通隧道配電系統

◆箱變、成套柜、戶外配電箱

正常工作條件和安裝條件

◆環境空氣溫度：-25℃~+55℃；

◆相對濕度：40℃時≤20%；20℃時≤90%；

◆海拔高度：≤2000m;

◆環境條件：無有害氣體和蒸汽，無導電性或爆炸性塵埃，無劇烈的機械振動。

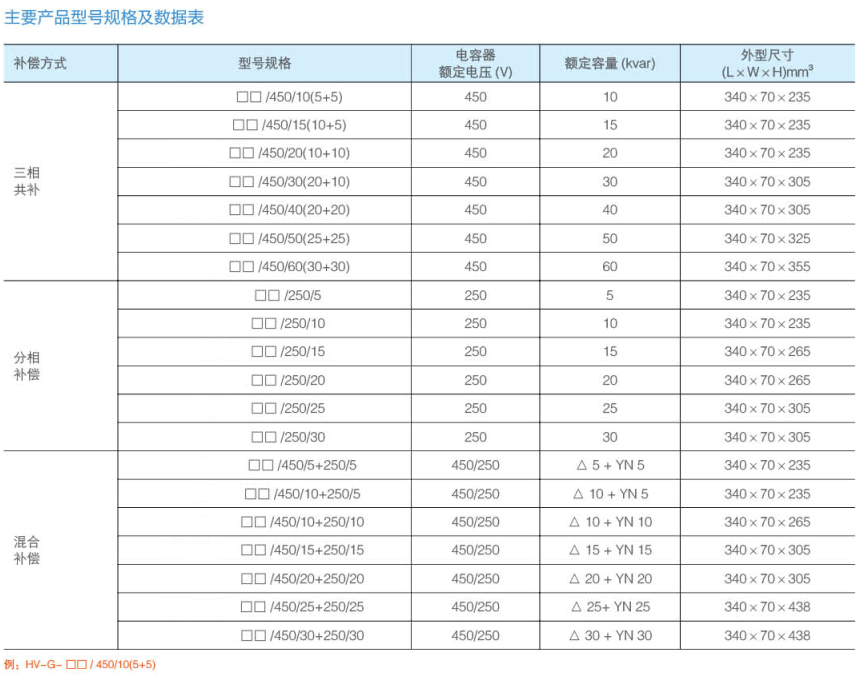

主要參數及其它條件

◆測量誤差

電壓：≤±0.5%，電流：≤±0.5%，有功功率：≤±1%，功率因數：≤±1%，溫度：士1℃

◆保護誤差

電壓：≤士0.5%，電流：≤士0.5%，溫度：±1℃，時間：±0.1s

◆無功補償參數

無功補償誤差：≤最小電容器容量的50%，電容投切時間：≥10s,可自行設定為10s~180s之間，

◆可靠性參數

控制準確率：100%，投切允許次數：100萬次，電容器容量運行時間衰減率：≤1%/年，電容器容量投切衰減率：≤0.1%/萬次

◆電源條件：工作電壓：380V±20%；諧波電壓：正弦波，總畸變率不大于5%；額定頻率：50Hz或60Hz;諧波電流：共公連接點的皆波電流允許值不超過GB/T14549-

1993標準值要求。功率消耗：≤3W。

◆執行標準：電氣間隙與爬電距離、絕緣強度、安全防護、短路強度、采樣與控制電路均符合GB/T15576-2008《低壓成套無功功率補償裝置》

中對應條款的要求。
